Réaliser les tests d’intégration et d’acceptation d’un service

Validation et Recette de l'architecture réseau (VLANs)

Contexte & Objectifs

Après avoir configuré les équipements actifs (Switchs, Routeur/Pare-feu) et défini les VLANs, il était impératif de valider le fonctionnement du réseau avant d'y connecter les serveurs de production.


Objectif : réaliser une batterie de tests pour garantir que la segmentation (Sécurité) et le routage (Communication) respectaient le cahier des charges.

Réalisation Technique

1.Élaboration du plan de tests (Cahier de recette) : J'ai défini une matrice de flux à tester pour valider le cloisonnement :

  • Test 1 : Le VLAN "Utilisateurs" doit accéder au VLAN "Serveurs".
  • Test 2 : Le VLAN "Invité" ne doit pas accéder au réseau interne (Isolation).
  • Test 3 : Les clients doivent obtenir une IP via le relais DHCP.
Description image 1

2.Exécution des tests d'intégration (Connectivité) : J'ai utilisé des commandes de diagnostic réseau pour valider les échanges entre les équipements :

  • Tests de Routage (Ping/Tracert) : J'ai validé que le trafic passait bien par la passerelle par défaut (Core Switch/Firewall) pour aller d'un VLAN à l'autre.

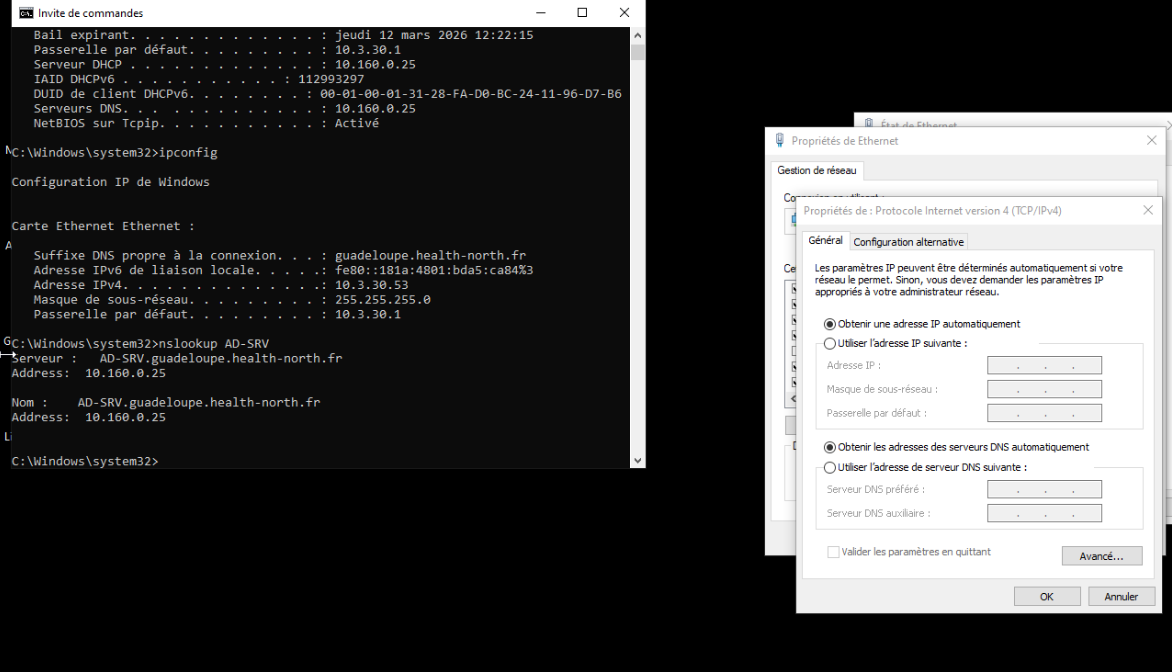

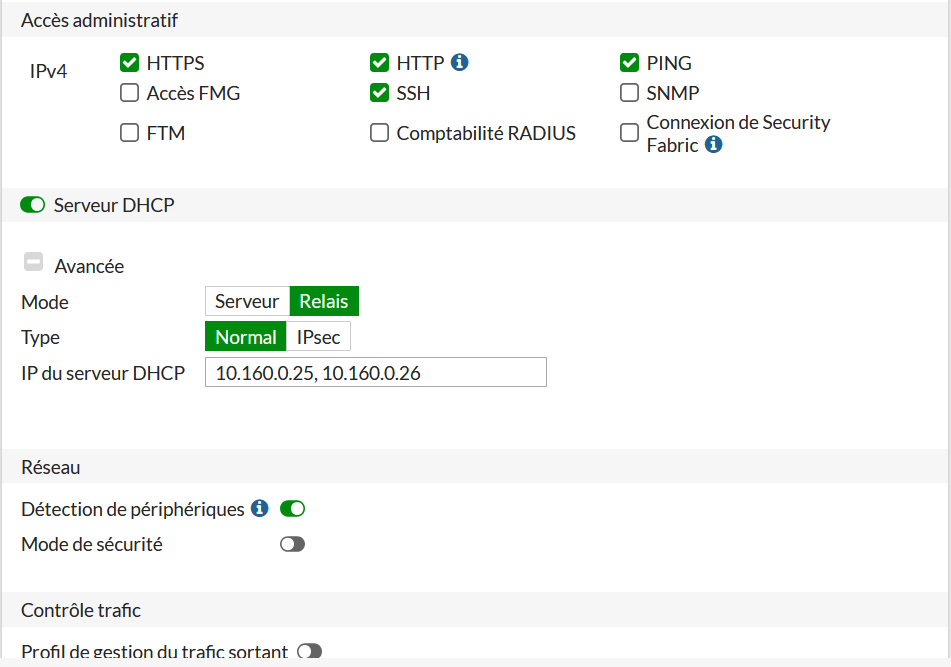

  • Test du Relais DHCP : J'ai connecté un poste vierge dans le VLAN 10 et analysé avec Wireshark si la requête DHCP Discover traversait bien le routeur pour atteindre le serveur DHCP (VLAN 20).
Description image 2
Fig 2. [Description]

3.Tests d'acceptation (Sécurité & Services) : J'ai vérifié la conformité des règles de pare-feu (ACL) :

  • J'ai tenté un Ping depuis le réseau "Invité" vers le Contrôleur de Domaine. Le résultat "Délai d'attente dépassé" a confirmé que la règle de blocage (Drop) fonctionnait correctement.
  • J'ai validé que l'accès Internet était fonctionnel pour tous les VLANs autorisés (NAT).
Description image 2 Description image 2

Résultat & Bilan

Tous les tests critiques ont été validés (OK). Le plan de recette a permis d'identifier une erreur de configuration sur un masque de sous-réseau (corrigée avant la mise en prod).


Bilan : La compétence "Réaliser les tests d’intégration" est validée. J'ai prouvé méthodiquement que l'architecture répondait aux exigences de sécurité et de performance.
